Variación 4: Extrusión de formas en Draw

Draw G32 07.118.png
Figura 5: La barra de herramientas Formas básicas

Utiliza un botón de la barra de herramientas Formas básicas 1 (Figura 5) para crear superficies 2D. Los cilindros y cubos son realmente figuras 2D, y al extrusionarlas crean curiosas imágenes curvadas. Al seleccionar la forma dibujada, el botón Activar o desactivar extrusión Draw G32 07.110.png de la barra de herramientas Dibujo se activa; haz clic sobre él, y la superficie 2D se transformará en un objeto 3D (Figura 6).


La extrusión de una forma no crea un nuevo tipo de objeto, sino que cambia una propiedad de éste, manteniendo cualquier otra propiedad del objeto. Puedes pulsar de nuevo el botón para volver a la vista 2D de la forma. Las otras propiedades cambiadas no se pierden.


Draw G32 07.115.png

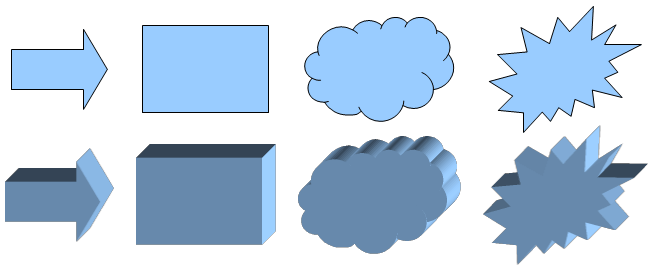

Figura 6: Objetos 3D obtenidos al extrusionar formas básicas


Al seleccionar una forma extrusionada en 3D, la barra de herramientas Configuración 3D se muestra; caso contrario puedes activarla desde Ver > Barras de herramientas > Configuración 3D.


Draw G32 07.111.png
Figura 7: La barra de herramientas Configuración 3D


El primer botón Draw G32 07.110.png se corresponde con el homónimo de la barra de herramientas Dibujo. Éste funciona como un interruptor. Al hacer clic sobre él, la forma 3D vuelve a su aspecto 2D, y la barra de herramientas se oculta. Al hacer clic de nuevo sobre el botón, ahora en la barra de herramientas Dibujo, la barra de herramientas Configuración 3D se mostrará de nuevo.


Esta barra de herramientas se verá detalladamente en el apartado Configuraciones 3D para formas 3D de este capítulo.

Notas

1 O también de las barras de herramientas de Formas de símbolos, Flechas de bloque, Diagramas de flujo, Llamadas o Estrellas
