Personalizar estilos de líneas y flechas en OpenOffice Draw

No estás limitado a los estilos de líneas y flechas que Draw proporciona por defecto. Puedes modificarlos y crear tus propios estilos.

Personalizar estilos de línea

En el diálogo Línea, haz clic sobre la pestaña Estilos de líneas (Figura 10). Desde aquí podrás personalizar los estilos existentes (haz clic sobre el botón Modificar...), crear tus propios estilos (haz clic sobre el botón Añadir...) o eliminar estilos existentes (haz clic sobre el botón Eliminar...). Puedes definir secuencias de guiones y/o puntos, cambiar la longitud de los guiones, el espacio entre ellos y otros atributos.

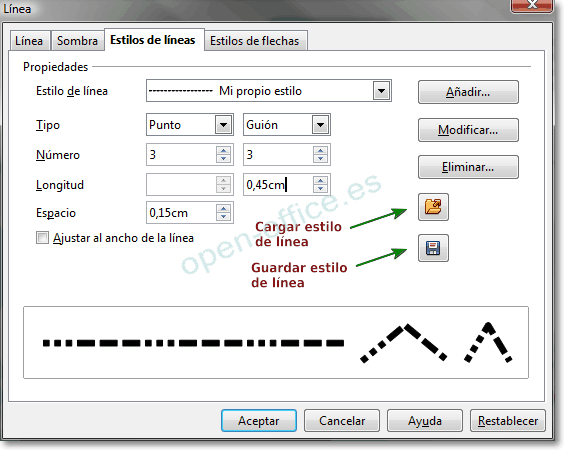

Draw G32 04.005.png
Figura 10: Editar estilos de línea

Usa los botones Cargar estilos de línea Draw G32 04.087.png y Guardar estilos de línea Draw G32 04.086.png para almacenar y recuperar tu propios estilos (almacenados con la extensión .sod).

Personalizar estilos de flecha

También puedes personalizar las puntas de flecha para crear efectos interesantes, como por ejemplo::

Draw G32 04.088.png

El primer paso será dibujar una curva con la forma que deseas que tenga la punta de flecha (Figura 11).

Draw G32 04.033.png
Figura 11: Para crear tu propia punta de flecha, primero dibuja una curva.
Señal truco 96.png
¡Truco!

¿Y cómo defino la orientación a la que apunta la punta de la flecha? Fácil. Dibuja lo que consideres como la punta de la flecha apuntando hacia arriba (Figura 11).

Selecciona la curva. Abre el diálogo Línea y activa la pestaña Estilos de flechas. Haz clic en el botón Añadir; introduce un nombre para el nuevo estilo y haz clic en Aceptar (Figura 12).

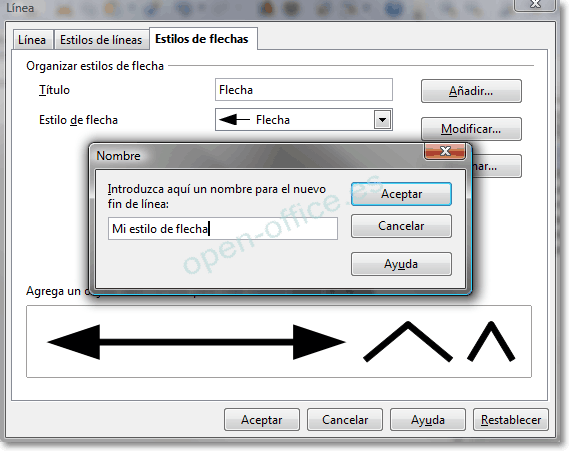

Draw G32 04.077.png
Figura 12: Añadir un estilo de flecha

A partir de ese momento, podrás seleccionar y aplicar el nuevo estilo desde la lista Estilo de flecha (Figura 13) o desde el menú Fin de línea (Figura 8).

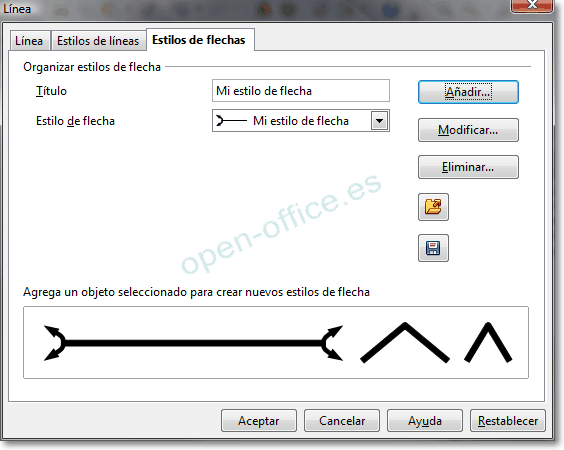

Draw G32 04.076.png
Figura 13: Lista Estilo de flecha
Draw G32 04.085.png
Figura 14: Línea a la que se ha aplicado el nuevo estilo de flecha creado
Señal Nota.png

La punta de flecha debe ser una curva. Una curva es algo que podrías dibujar sin levantar el lápiz. Por ejemplo, Draw G32 04.091.pnges una curva, pero Draw G32 04.092.png no lo es. Sí que se admiten formas que, no siendo curvas, las puedas convertir a curvas.
