La Leyenda es el elemento del gráfico que contiene las etiquetas de las series de datos (definidas en filas o en columnas como vimos en el diálogo Rango de datos).

Tras seleccionar este elemento con un clic se muestran los manejadores verdes, que nos permiten cambiar tanto su tamaño como su posición 1 haciendo clic y arrastrando el elemento dentro del Área del gráfico.

Gráfico de columnas 3D con la leyenda seleccionada y una flecha roja que indica que se arrastra a otra posición

Al cambiar sus dimensiones no se modifica el tamaño de la fuente, pero sí la distribución de las etiquetas (por ejemplo, una leyenda de 1x6 etiquetas puede modificarse para que muestre 2x3, 3x2 o 6x1 etiquetas)

Gráfico de columnas 3D con la leyenda Enero, Febrero y Marzo cambiada de columnas a filas

Desde el botón Formato de Selección se muestra el diálogo Leyenda, que permite definir sus características del borde, relleno y transparencia, así como las propiedades de fuente, efectos de fuentes y posición dentro del Área del gráfico.

  • Puedes modificar el estilo de la línea que delimita el elemento Leyenda desde la pestaña Borde

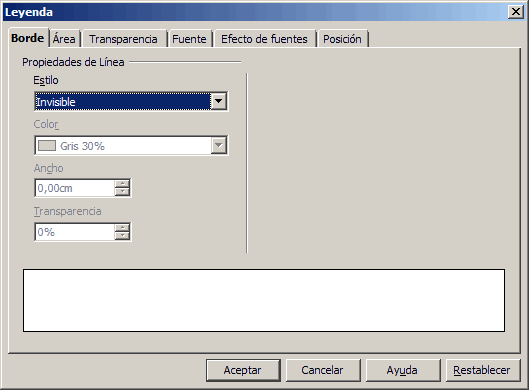

Diálogo Leyenda, pestaña Borde, con el estilo de línea Invisible
  • Puedes modificar el estilo del relleno del elemento Leyenda desde la pestaña Área para rellenar ésta con un color, una trama, un gradiente de la paleta o un mapa de bits de la paleta.

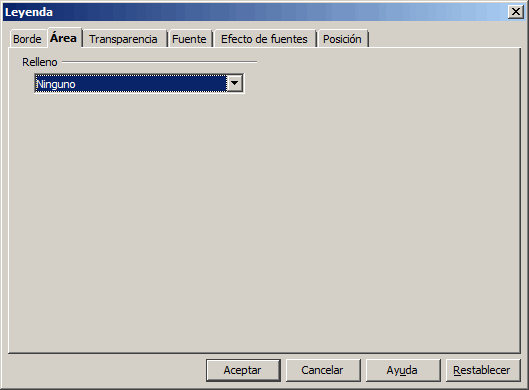

Diálogo Leyenda, pestaña Área, con el relleno Ninguno
  • Desde la pestaña Transparencia permite cambiar el factor de transparencia del elemento Leyenda o aplicar un gradiente de transparencia.

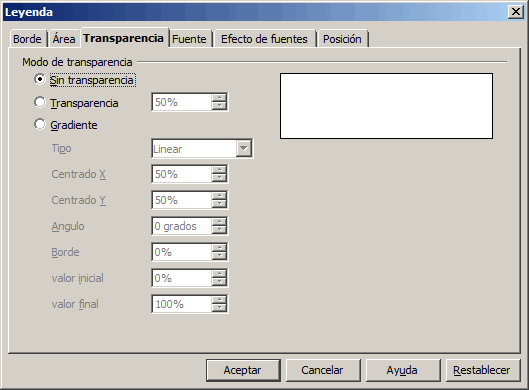

Diálogo Leyenda, pestaña Transparencia, con el modo Sin transparencia
  • Desde la pestaña Fuente puedes modificar las propiedades de la fuente utilizada en el elemento Leyenda.

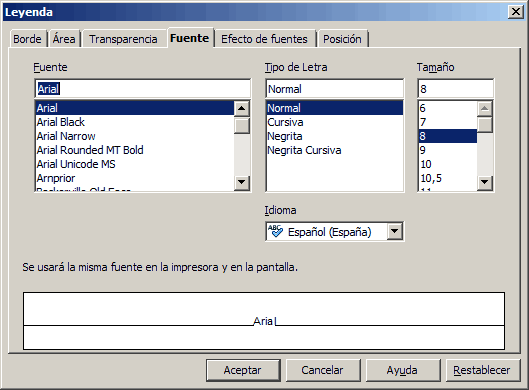

Diálogo Leyenda, pestaña Fuente, con el tipo de letra Arial, el estilo Normal y el tamaño
  • Desde la pestaña Efecto de fuentes puedes modificar los efectos aplicados a la fuente utilizada en el elemento Leyenda.

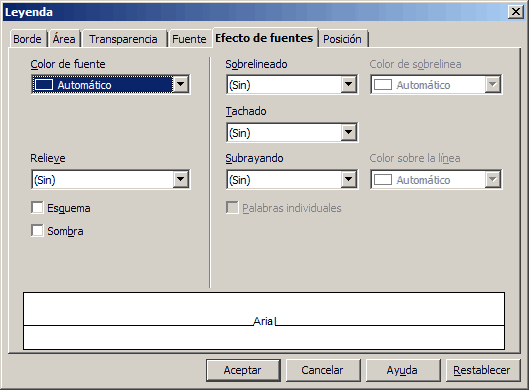

Diálogo Leyenda, pestaña Efecto de fuentes, con el color, el relieve, el sobrerrayado y el tachado
  • La pestaña Posición permite definir qué lugar ocupará la leyenda dentro del área del gráfico; las posiciones Izquierda y Derecha crean una leyenda de N filas por 1 columna; las posiciones Arriba y Abajo crean una leyenda de 1 fila por N columnas, siendo N el número de series representadas en el gráfico.

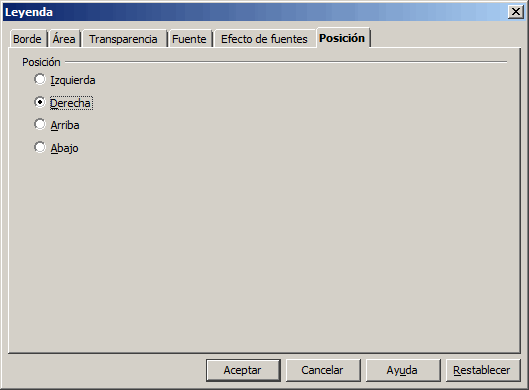

Diálogo Leyenda, pestaña Posición, con las opciones Izquierda, Derecha, Arriba y Abajo
Observa los ejemplos mostrados a continuación.

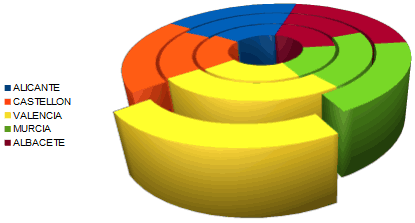

Gráfico circular 3D en anillos con la leyenda a la izquierda
Gráfico con leyenda situada a la Izquierda

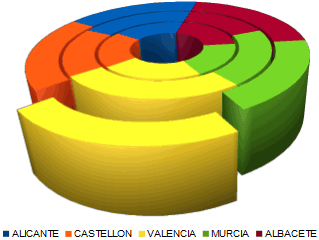

Gráfico circular 3D en anillos con la leyenda situada debajo
Gráfico con leyenda situada Abajo

Desde su menú contextual podemos activar las opciones Formato de leyenda... (que se corresponde con el diálogo antes comentado) y Posición y tamaño... que tan sólo permite modificar la posición del elemento, además de algunas de las opciones comunes anteriormente explicadas.

Menú contextual de la leyenda con Formato de leyenda, Posición y tamaño, Tipo de gráfico, Rangos de datos y Ver en 3D
Señal truco 96.png
¡Truco!

Puedes modificar el tamaño de la leyenda modificando el tamaño de la fuente

Nota

1 ↑ En versiones anteriores a la 3.4.1 no se puede cambiar su tamaño, y por lo tanto, tampoco la distribución.
