Insertar Barras de error Y en OpenOffice Calc

Para insertar Barras de error Y a un gráfico de OpenOffice Calc puedes utilizar cualquiera de los métodos que hemos visto en el punto anterior Insertar Líneas de Regresión; por lo tanto, hay que tener en cuenta si queremos insertar una barra de error para todas y cada una de las series de datos presentes en el gráfico o sólo para una serie de datos.

Insertar Barras de error Y para todas las series de datos

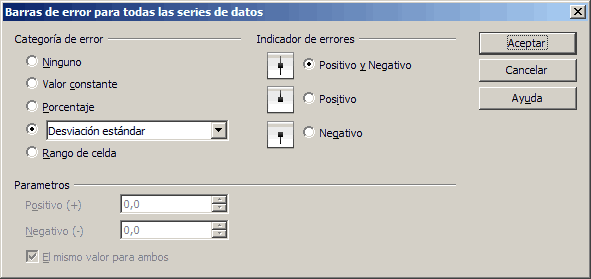

Si no seleccionas previamente ninguna serie de datos, podrás activar la opción desde el menú Insertar > Barras de error Y.... OpenOffice Calc mostrará el diálogo Barras de error para todas las series de datos que tras ser cumplimentado insertará una barra de error para cada una de las series de datos que forman el gráfico.

Insertar Barras de error Y para una serie de datos

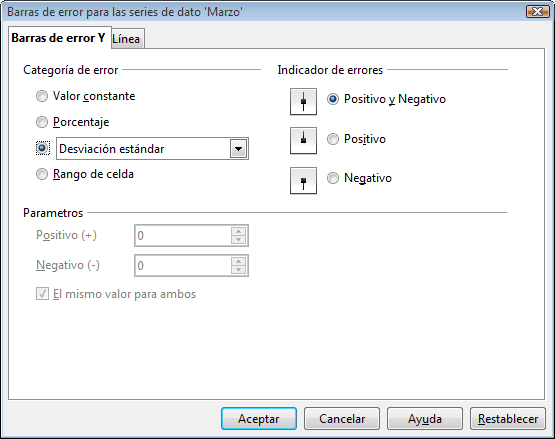

Si en cambio seleccionaste previamente una serie de datos, podrás activar la opción desde el menú contextual de la serie de datos Insertar Barra de error Y.... OpenOffice Calc mostrará el diálogo Barras de error para la serie de datos NombreDeLaSerie, que tras ser cumplimentado insertará una barra de error sólo para la serie de datos seleccionada.

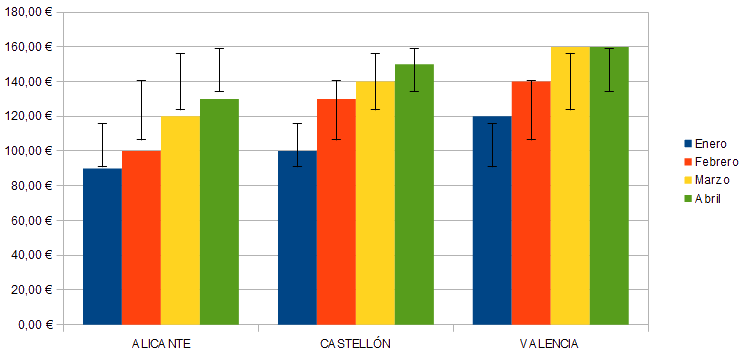

Las barras de error

Una barra de error es una línea indicadora que se extiende en un rango que va:

• desde Y - ValorNegativoError
• hasta Y + ValorPositivoError

En este caso, Y es el valor del dato en ese punto.

Cuando se selecciona Desviación estándar, Y es la media de la serie de datos.

ValorNegativoError y ValorPositivoError son las cantidades calculadas por la función barra de error o indicadas explícitamente.

Las barras de error se insertan en color negro, pero siempre podrás modificar las propiedades de éstas (ver Cambiar el formato de una línea insertada)

Tipos de barras de error disponibles

Puedes escoger entre las siguientes opciones de barras de error disponibles:

Ninguno

Elimina las barras de error insertadas. Sólo se muestra en el diálogo Barras de error para todas las series de datos.

Valor constante

En el área Parámetros podrás especificar los valores constantes de error a aplicar.

Porcentaje

En el área Parámetros podrás especificar los porcentajes de error a aplicar.

Funciones

Te permite seleccionar la función utilizada para calcular las barras de error.

• Error Estándar: Muestra el error estándar.
• Varianza: Muestra la varianza calculada desde el número de puntos de datos y los respectivos valores.
• Desviación Estándar: Muestra la desviación estándar (raíz cuadrada de la varianza).
• Margen de Error: Muestra el margen de error máximo expresado en porcentaje de acuerdo al valor máximo del grupo de datos. Podrás configurar el porcentaje en el área de Parámetros.

Rango de celdas

Desde el área Parámetros podrás especifiquar un rango de celdas desde donde se tomarán los valores de las barras de error positivas y negativas.

Al editar el área de parámetros podrás activar El mismo valor para ambos; en este caso, el valor indicado en Positivo (+) será copiado automáticamente a Negativo (-).

Podrás seleccionar el Indicador de error a utilizar en el gráfico:

• Positivo y negativo: Muestra barras de error positivas y negativas.
• Positivo: Sólo muestra barras de error positivas.
• Negativo: Sólo muestra barras de error negativas.
