Ejemplo práctico de Unir y Substraer formas en Draw

El siguiente ejemplo muestra cómo se pueden utilizar las funciones de combinación para crear una forma compleja, como puede ser un cuchillo con mango de madera.

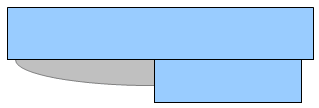

1 Dibuja una elipse y un rectángulo que se superpongan a mitad de su ancho. Dibuja un segundo rectángulo que se superponga con la elipse a mitad de su altura


Draw G32 05.061.png

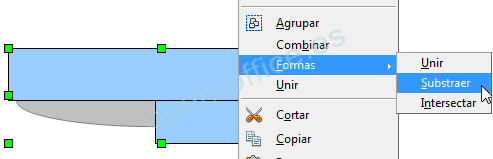

2 Selecciona las tres formas y ejecuta la función Substraer. El resultado será similar a la figura mostrada a la derecha:


Draw G32 05.046.png Draw G32 05.028.png Draw G32 05.045.png


3 Dibuja una elipse en la esquina inferior derecha y seleccionando ambas formas ejecuta de nuevo Substraer.


Draw G32 05.069.png Draw G32 05.028.png Draw G32 05.068.png


4 La hoja del cuchillo está terminada. Para dibujar el mango, traza un rectángulo con una elipses en su extremo como muestra la figura.


Draw G32 05.067.png


5 Selecciona las dos formas y ejecuta Unir.


Draw G32 05.066.png Draw G32 05.028.png Draw G32 05.065.png


6 Acerca ambas formas y agrúpalas para obtener el resultado final.


Draw G32 05.064.png
