Ejemplo 5 Platos, vasos, objetos de cerámica en OpenOffice Draw

La rotación de líneas produce cuerpos cóncavos. Utiliza un color de línea brillante para obtener un aspecto metálico, o mate para obtener aspecto de plástico o madera. Con un elevado número de segmentos verticales (por ejemplo, 40), el acabado del objeto es mucho más realista.

Receta

  • Dibuja la línea y haz clic sobre la herramienta En cuerpo de rotación 3D.

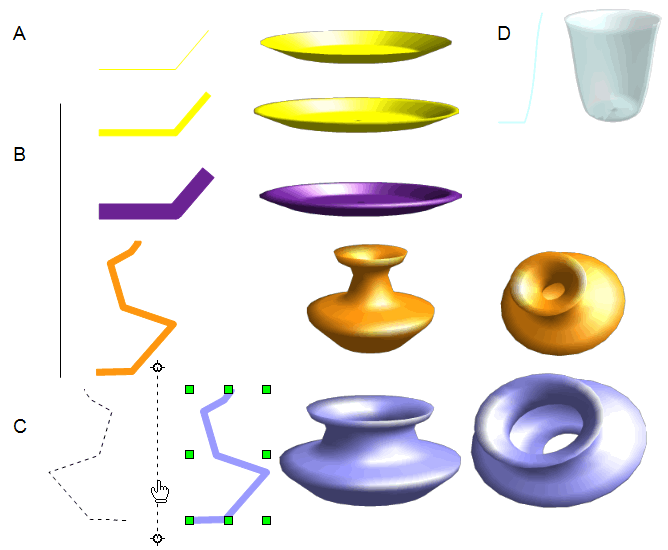

  • Si la línea carece de espesor (A), obtendrás una superficie sin volumen; asignando espesor a la línea (B), obtendrás formas 3D con volumen.
  • Si desplazas el centro de rotación, obtendrás un objeto hueco (C). Si aplicas transparencia, obtendrás un vaso (D).
  • En el ejemplo A se ha activado desde el diálogo Efectos 3D las opciones Iluminación en dos lados y Doble página.
  • En el ejemplo C se ha utilizado la herramienta del desplegable Efectos > En cuerpo de rotación 3D.
  • En el ejemplo D se aplicó transparencia desde el diálogo Área.
Draw G32 07.141.png
