Editar puntos de adhesión en Draw

Los puntos de adhesión pueden ser editados utilizando una barra de herramientas específica (Figura 15). Ésta se muestra tras activar Puntos de adhesión Draw G32 09.027.png en la barra de herramientas Dibujo o desde el menú Editar > Puntos de adhesión.


Draw G32 09.026.png
Figura 15: La barra de herramientas Puntos de adhesión


Veamos las funciones de los botones de esta barra de herramientas.


Draw G32 09.012.png
Draw G32 09.044.png
Este botón te permite insertar nuevos puntos de adhesión. Selecciona o dibuja un objeto. Si éste posee relleno, podrás situar el nuevo punto de adhesión en su borde o en su interior. En caso contrario, sólo podrás situarlo en su borde, pero podrás posteriormente arrastrarlo a su interior.


Los puntos de adhesión serán visibles mientras esté activado el botón Puntos de adhesión de la barra de herramientas Dibujo, mostrándose como pequeñas cruces azules. Al seleccionar uno, se muestra un pequeño cuadrado gris tras la cruz. Puedes moverlo seleccionándolo y arrastrando con el ratón, o eliminarlo seleccionándolo y pulsando la tecla Supr.

Draw G32 09.011.png
Estos botones activan o desactivan las direcciones permitidas en el punto de adhesión para los conectores.

Por ejemplo, activando sólo el botón Draw G32 09.010.png fuerzas a que un conector sólo pueda anclarse al objeto trazando el segmento de línea por la izquierda del punto.

En el dibujo a la izquierda se configuraron los puntos de adhesión de forma que para el círculo sólo se permite anclar por la izquierda, y para el cuadrado, por la derecha. El dibujo a la derecha muestra el efecto conseguido al trazar el conector.


Draw G32 09.009.png Draw G32 09.008.png


Draw G32 09.042.png
Si editas los puntos de adhesión, puedes cambiar la dirección permitida, por ejemplo, activando el botón Draw G32 09.007.png; Draw elegirá la opción óptima, que será la que permita un conector más corto. En el ejemplo anterior, este es el resultado cambiando el punto de adhesión del círculo.
Draw G32 09.006.png

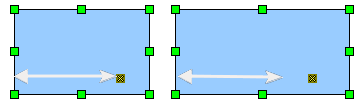

Si el botón Posición relativa del punto de adhesión está activado (es así por defecto) la posición relativa del punto cambiará cuando se redimensione el objeto.
Draw G32 09.041.png

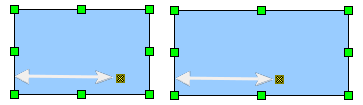

Selecciona el punto y desactiva el botón Posición relativa del punto de adhesión. Los botones que antes estaban desactivados en la barra de herramientas se activarán para permitir que definas como se comportará el punto al redimensionar el objeto.


Draw G32 09.039.png
Draw G32 09.005.png
Estos botones determinan el comportamiento horizontal del punto de adhesión al redimensionar horizontalmente el objeto. Puedes activar uno u otro para que mantenga su posición relativa al borde izquierdo, derecho o al centro horizontal del objeto. Si al redimensionar el objeto sus dimensiones son menores que la distancia del punto al borde, éste pasará al borde del objeto.

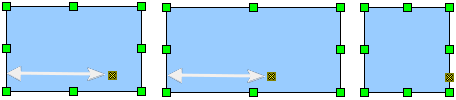

Draw G32 09.004.png
Draw G32 09.003.png
Estos botones determinan el comportamiento vertical del punto de adhesión al redimensionar verticalmente el objeto. Puedes activar uno u otro para que mantenga su posición relativa al borde superior, inferior o al centro vertical del objeto. Si al redimensionar el objeto sus dimensiones son menores que la distancia del punto al borde, éste pasará al borde del objeto.
