Draw no dispone de una herramienta para dibujar organigramas. En su lugar, aprenderemos como utilizar las formas básicas y los conectores para generar rápidamente organigramas (Figura 1). Para indicar distintos niveles de jerarquía puedes utilizar progresiones de color desde más oscuro a más claro. Asegúrate de que el contraste entre el color de fondo y el color del texto permite una fácil lectura del organigrama.

Organigrama terminado con la caja Dirección arriba, debajo Desarrollo, Producción y Ventas y, más abajo, Hardware, Software, Series, Partes, Norte y Sur
Figura 1: Ejemplo de organigrama

Antes de empezar, es una buena idea preparar un borrador configurando la página con una cuadrícula y líneas de captura (guías) que ayuden en el trazado de los diferentes niveles jerárquicos, líneas de responsabilidad y las típicas cajas que se utilizan en la elaboración de estos gráficos.

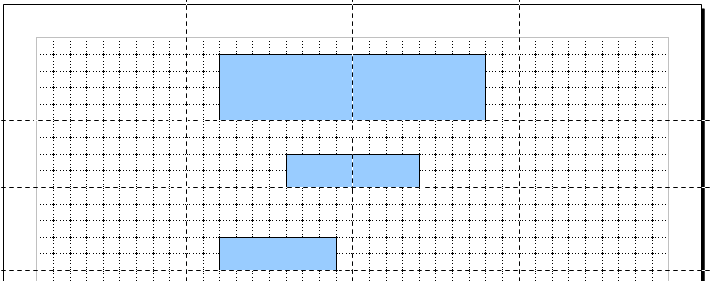

Cuadrícula de Draw con tres cajas azules, una grande arriba y dos más pequeñas debajo, para empezar el organigrama
Figura 2: Borrador con cuadrícula y líneas de captura

Sitúa y dimensiona cada caja de acuerdo al tamaño del organigrama general. El tamaño exacto (especialmente el ancho), posición y color se fijarán más adelante. Puede resultar más fácil si dibujas una sola caja por nivel, y posteriormente copias y pegas el resto situándolas en la posición deseada. El uso de estilos puede facilitar mucho el trabajo (ver Capítulo 4 Cambiar atributos de objetos).

También puedes seleccionar una o más cajas y utilizar la opción Edición > Duplicar para crear copias (Figura 3). El espacio entre los objetos duplicados respecto del original puede definirse en los campos Desplazamiento de los ejes X e Y. Ten en cuenta que los valores positivos implican desplazamientos a la derecha y abajo, respectivamente.

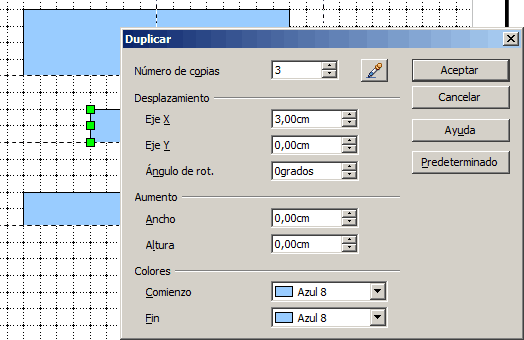

Diálogo Duplicar de Draw con el número de copias, el desplazamiento en los ejes X e Y y los colores de inicio y fin
Figura 3: Duplicando un objeto

Qué técnica utilizar al duplicar depende de ti. Utilizando esta técnica fácilmente puedes obtener un borrador como el mostrado en la Figura 4.

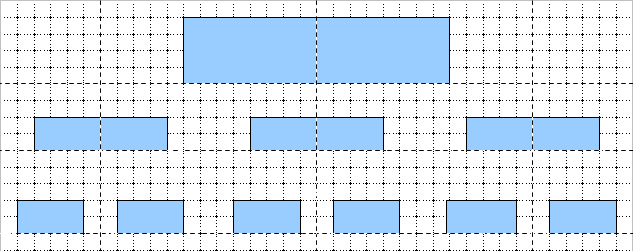

Borrador del organigrama en Draw con cajas azules distribuidas en tres niveles sobre la cuadrícula
Figura 4: El borrador terminado

El siguiente paso es añadir texto a las cajas. Es más fácil si se inserta aprovechando la propiedad Texto de los objetos, como se describe en el Capítulo 2 Dibujando formas básicas. Activa el botón Botón Seleccionar de la barra de herramientas Dibujo, con un puntero y un recuadro desde la barra de herramientas Opciones y haz doble clic sobre la caja; a continuación, inserta el texto. También puedes seleccionar la caja y pulsar F2 Tecla F2.png. Verás el cursor parpadeando dentro de la caja y la barra de herramientas Formato de texto deberá ser visible.

Ajusta el formato de texto y escribe. En función de su longitud y formato puede que tengas que reajustar el tamaño de la caja y la separación con respecto a las cajas vecinas, o bien, cambiar el formato del texto para ajustarlo a la caja. Puedes realizar estos ajustes con el ratón, y posteriormente, ajustar con precisión usando el diálogo Posición y tamaño.

Aplica los colores de relleno y guarda tu diseño. Las conexiones entre las cajas no se dibujan con líneas ordinarias; en su lugar, utiliza Conectores. Veremos como usarlos en el apartado Puntos de adhesión y conectores.

Puedes utilizar marcos de texto dinámico en lugar de las cajas. Tienen como ventaja que permiten saltos de línea automáticos. La Figura 5 muestra la secuencia de introducción de texto en un marco, asignar bordes y establecer el color de fondo.

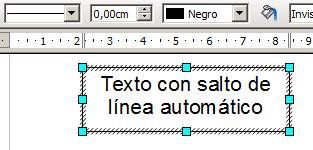

Caja de texto con el texto Texto con salto de línea automático rodeada de un borde punteado
Caja de texto con salto de línea automático con su borde seleccionado y la barra de formato de Draw

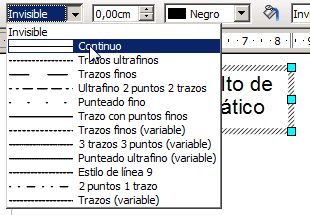

Lista de estilos de línea de Draw con la opción Continuo seleccionada, sobre la caja de texto
Caja de texto con salto de línea automático con un borde continuo azul y los manejadores de selección

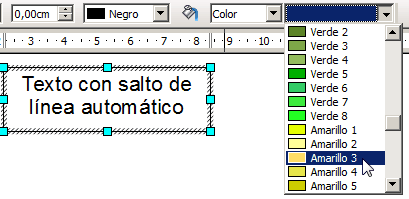

Caja de texto con salto de línea automático y lista de colores para el relleno, con tonos de verde y amarillo

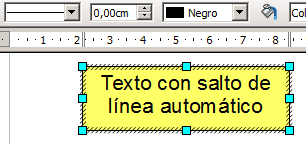

Caja de texto con salto de línea automático con relleno amarillo y borde azul
Figura 5: Utilizando marcos de texto
