Dibujando a escala en Draw

Draw no es un programa de CAD (Diseño asistido por ordenador) sino un programa de dibujo con el que podrás producir dibujos a escala. El ejemplo que utilizaremos en este capítulo es un dibujo del Diagrama de un Circuito Lógico. El significado exacto de cada uno de los símbolos no se describe en este manual, que sólo pretende tratar las técnicas de dibujo utilizadas.

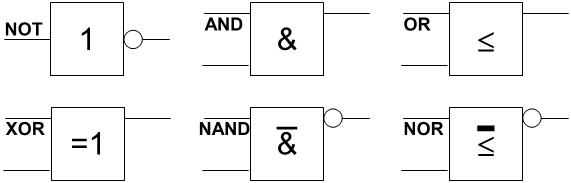

La Figura 1 muestra la librería de bloques de símbolos lógicos que utilizaremos en nuestro dibujo a escala.

Draw G32 10.121.png
Figura 1: Librería de símbolos lógicos
