Curvas en Draw

Las herramientas para dibujar curvas y polígonos se encuentran en la barra de herramientas Líneas que se muestra al hacer clic sobre el botón Curva de la barra de herramientas Dibujo. Ésta barra de herramientas contiene ocho herramientas (Figura 10).

Señal aviso.png

El botón de la barra de herramientas Dibujo se llama Curva. Al extraer el submenú como barra de herramientas flotante, se mostrará como Líneas (Figura 10).
Draw G32 02.058.png

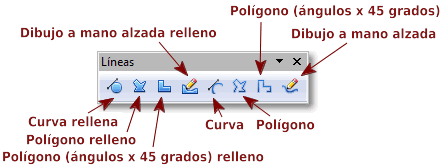

Figura 10: Barra de herramientas flotante Curvas (incorrectamente titulada “Líneas”)


Situando el cursor del ratón sobre las herramientas, un globo informativo mostrará su descripción. En el capítulo 10 puedes consultar una descripción ampliada del manejo de las curvas de Bézier (Técnicas de Dibujo Avanzado).

  • Para dibujar Polígonos: Traza la primera línea del polígono. Desplaza el cursor del ratón y haz clic para fijar cada nuevo punto de la forma poligonal (con cada clic del ratón dibujarás un nuevo lado del polígono). Los polígonos con relleno automáticamente se cierran al definir con un doble clic el último punto. El relleno aplicado será el relleno estándar actual. Un polígono sin relleno quedará sin cerrar con el último doble clic.
  • Polígono 450: Al igual que los polígonos ordinarios, éstos se forman a partir de líneas, pero con ángulos a múltiplos de 450.
  • Línea a mano alzada: Con esta herramienta puedes dibujar como con un lápiz. Haz clic manteniendo pulsado el botón principal del ratón mientras arrastras dibujando la forma. No es necesario finalizar el dibujo con un doble clic, pues el dibujo se completará al soltar el botón del ratón. Si seleccionaste dibujar una forma con relleno, el punto final se unirá automáticamente al punto de partida cerrando la figura y rellenándose con el color de relleno estándar actual.
