Convertir curvas completas, polilíneas o polígonos en Draw

Convertir un polígono o una polilínea en una curva

Selecciona el polígono o la polilínea. El objeto no precisa estar en modo Puntos. Desde su menú contextual o desde el menú Modificar selecciona Convertir > En curva. Los puntos resultantes tendrán transición en ángulo, situándose los puntos de control sobre los segmentos de curva, por lo que se mostrarán como líneas rectas (Figura 39).

Draw G32 10.106.png

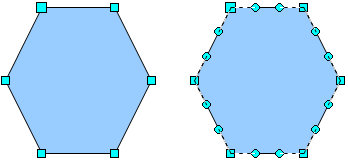

Figura 39: A la izquierda, un polígono; a la izquierda, el polígono convertido en curvas


Convertir una curva en polígono o en polilínea

Selecciona la curva. Elije Convertir > A polígono desde su menú contextual o desde el menú Modificar. La curva no tiene por qué estar en modo Puntos. Los segmentos individuales no son sustituidos por líneas rectas; en su lugar, se generan los puntos necesarios para que el trazado del polígono o de la polilínea coincida con el de la curva de la forma más fiel posible. A medida que un segmento es más curvo, mayor número de puntos se generan.

Draw G32 10.125.png

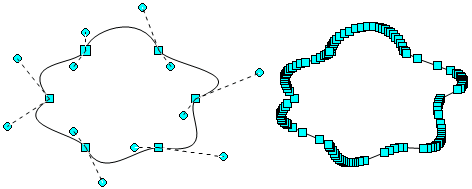

Figura 40: Izquierda, una curva; derecha, la curva convertida en polígono
