Ajustar a los marcos de los objetos en Draw

Activando esta función los marcos de los objetos adquieren magnetismo, capturando aquellos objetos que posicionas dentro del área de captura. La zona magnética se establece en el marco (rectángulo imaginario) que engloba a cada objeto. Para utilizar esta función de captura no es preciso desactivar otras funciones previamente, como por ejemplo, Ajustar a la cuadrícula, pero es aconsejable para que la tarea sea más efectiva.


Para activarla o desactivarla, haz clic sobre el botón Capturar en marco del objeto Draw G32 08.026.png de la barra de herramientas Opciones.


La Figura 17 presenta algunos ejemplos. En los objetos no rectangulares se ha añadido una línea roja, que representa el marco magnético del objeto.

Draw G32 08.025.png
Draw G32 08.024.png

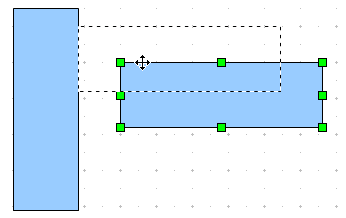

Figura 17 A: Al desplazar el rectángulo lo ajustamos por arriba a la cuadrícula, y por su izquierda, al marco del rectángulo, pese a la cercanía de los puntos de la cuadrícula.
Draw G32 08.023.png
Draw G32 08.022.png
Figura 17 B: Al aproximar el rectángulo de la derecha, el magnetismo de los marcos facilita el posicionamiento (en rojo el marco magnético del rectángulo desplazado)
Draw G32 08.021.png
Draw G32 08.020.png

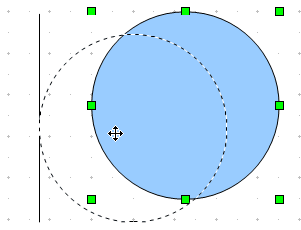

Figura 17 C: Las líneas y los círculos también tienen marcos magnéticos que nos facilitan su posicionamiento exacto
Draw G32 08.019.png
Draw G32 08.016.png

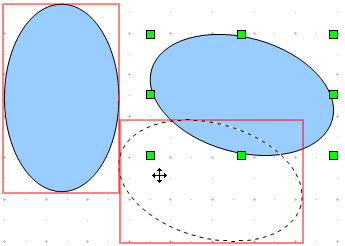

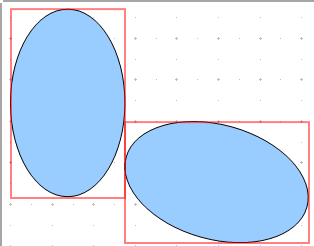

Figura 17 D: Aunque no lo parezca, pues los bordes de los objetos no se tocan, han sido ajustados utilizando esta función de captura. Los marcos magnéticos de cada elipse están representados por las líneas rojas
Figura 17: Objetos ajustados al marco de otros objetos.La línea discontinua roja es ficticia.
Se ha añadido para mostrar el marco magnético de los objetos no rectangulares.
