Dibujar un diagrama de flujo en Draw

Para elaborar diagramas de flujo Draw ofrece una barra de herramientas específica. Haz clic en el botón Botón Diagramas de flujo en la barra de herramientas Dibujo.

Draw G32 09.015.png
Figura 6: La barra de herramientas Diagramas de Flujo

La forma más sencilla y fácil de dibujar diagramas de flujo es seguir el mismo procedimiento indicado para los organigramas. Selecciona los símbolos desde la barra de herramientas Diagrama de flujo, trázalos y arrástralos a la posición deseada (ver Capítulo 2 Dibujando formas básicas). La Figura 8 muestra un típico diagrama de flujo.

Si deseas que los conectores se sitúen sobre una línea vertical, centra previamente los objetos entre sí con la herramienta Alineación de la barra de herramientas Dibujo, o desde el menú Modificar > Alineación > Centrado (vertical). También para los situados en la misma línea horizontal. Puedes utilizar también líneas de captura.

O si lo prefieres, puedes ajustar desde el diálogo Posición y tamaño las coordenadas de los objetos, utilizando un punto base central (Figura 8). Aquellos situados sobre la misma línea vertical deben tener la misma coordenada X; los situados en la misma línea horizontal, la misma coordenada Y.

Draw G32 09.046.png
Figura 7: Utilizando un punto base central para alinear objetos

Tras agregar texto a los objetos y asignarles color de fondo, podrás crear grupos con varios símbolos individuales y añadir texto a los conectores. Éstas técnicas se describen en la siguiente sección.

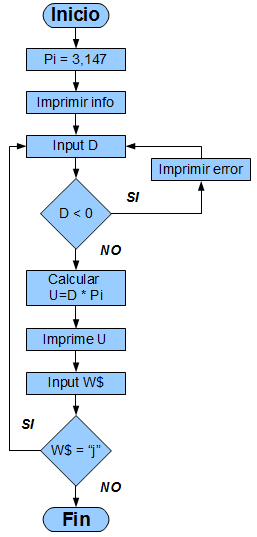

Draw G32 09.029.png
Figura 8: Ejemplo de un diagrama de flujo
